velo_ville_enfant_decathlon

REF: 8487200

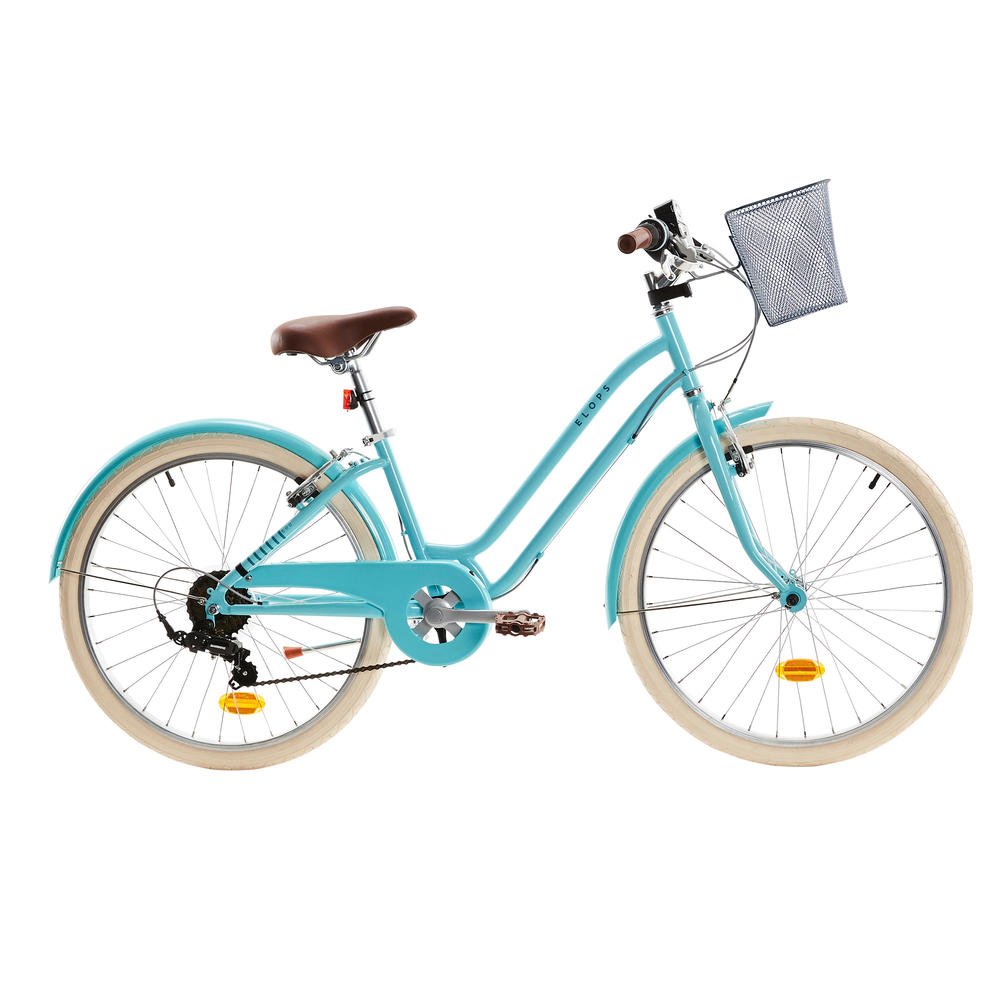

DĚTSKÉ MĚSTSKÉ KOLO ELOPS 500 24"

2020

Toto městské kolo s nízkým rámem jsme navrhli pro děti ve věku 9 až 12 let (135 až 150 cm), které chtějí jezdit po městě a v parcích.

24" městské kolo je vybaveno blatníky, košíkem a stojánkem. 6 rychlostí usnadňuje projíždění městem bez ohledu na stoupání.

Unselected
Unselected

Slovníček

Kolečko pro seřízení brzd

Každá brzda má kolečko (stavitelný šroub) na seřízení, které se nachází na brzdové páčce. Slouží k nastavení napětí brzdového lanka. Otáčením kolečka tedy nastavte vyhovující napětí lanka. Čím více je kolečko utažené, tím více je lanko napnuté.

Kolečko na seřízení přehazovačky

Stavitelný šroub se nachází na zadní straně měniče. Slouží k nastavění napětí řadicího lanka. Pokud má řetěz potíže směrem nahoru, není lanko dostatečně napnuté. Je třeba je utáhnout povolením kolečka. Pokud jde řetěz špatně směrem dolů, je lanko příliš utažené. Povolíte je utažením kolečka. Dobrý kompromis většinou naleznete otočením o čtvrt otáčky.

Vodítko brzdového bowdenu

Jde o malou nerezovou trubičku, kterou je vedeno brzdové lanko do čelisti V-Brake brzdy. Úhel umístění této trubičky je zvolený tak, aby jím lanko procházelo co nejlépe a zajišťovalo tak účinné brzdění. Pokud se vodítko poškodí, je možné ho vyměnit.

Brzdové čelisti v-brake

V-Brake brzda se skládá ze dvou čelistí (jedné vlevo, druhé vpravo). Čelisti jsou uprostřed, v úrovni pružné gumičky spojené.

Když potřebujete odmontovat kolo, musíte vodítko od čelisti odpojit. Demontáž kola pak bude jednodušší.

brzdové-čelisti-V-Brake-dětské-městské-kolo
Šroub na utažení představce

Řídítka jsou přivařena k představci. Na horní straně se přišroubují jedním šroubem. Abyste dosáhli optimálního utažení, ujistěte se, že jste tento šroub utáhli na minimální moment 22 Nm pomocí momentového klíče. Při použití běžného inbusového klíče, jde o velmi silné utažení.

šroub-na-představci
Unselected

První použití

Jak nastavit správnou výšku sedla před první vyjížďkou?

Je důležité nastavit výšku sedlovky a řídítek podle výšky dítěte. Značka minimálního zasunutí sedlovky a řídítek do rámu by z bezpečnostních důvodů nikdy neměla nikdy být viditelná (sedlovka i řídítka musí být vždy zasunuté tak, aby značka nebyla zvenku vidět).

Správnou výšku sedla zjistíte tak, že dítě posadíte na sedlo, kliky otočíte do vertikální pozice a na spodní šlapku umístíte patu dítěte: pokud má dítě v této pozici nohu nataženou, je výška sedla nastavená správně. Ověřte také, že dítě se při sezení na sedle dokáže dotknout špičkami chodidel země.

Jak ověřit, že jsou v-brake brzdy správně seřízené?

Účinnost brzd ověříte tak, že kolo uchopíte za řídítka, rozjedete je po zemi a potom stisknete levou brzdovou páčku (zadní brzda) nebo pravou brzdovou páčku (přední brzda). Po stisknutí brzdové páčky by se mělo kolo s odpovídající brzdou přestat točit. Brzdové špalíky by při jízdě neměly třít o brzdnou plochu ráfku.



Pokud zjistíte, že brzdění není účinné (kolo se otáčí dál), nebo že se špalíky dotýkají ráfku i při jízdě, postupujte takto:  Na každé brzdové páčce se nachází kolečko (stavitelný šroub). Pokud tímto kolečkem točíte ve směru hodinových ručiček, dojde k většímu utažení brzdového lanka (= silnější brzdění). Pokud kolečkem otáčíte proti směru hodinových ručiček, dojde k povolení brzdového lanka (= méně silné brzdění a oddálení špalíků od ráfku)



Je důležité správné seřízení brzd pravidelně kontrolovat.

Seřízení-brzd-horská kola-dětská-decathlon

Na jaký tlak je třeba hustit pláště tohoto kola?

Doporučený tlak, na jaký je vhodné pláště nahustit, je vždy uvedený na bočnici pláště. Doporučujeme tedy při huštění plášťů dodržovat tyto hodnoty. Doporučený tlak se může lišit podle typu pláště. Dětská kola obvykle hustíme na hodnotu 3 barů.

Abyste ověřili, zda jsou pláště správně nahuštěné, posaďte dítě na kolo a sledujte, co se s plášti stane. Pokud pod vahou dítěte lehce klesnou, jsou nahuštěné správně.

Jak namontovat košík na kolo?

Zakoupili jste toto kolo na e-shopu? Košík tedy budete muset namontovat na kolo. Nepropadejte panice, v tomto návodu vám vysvětlíme, jak na to:

Unselected

Kompatibilní příslušenství

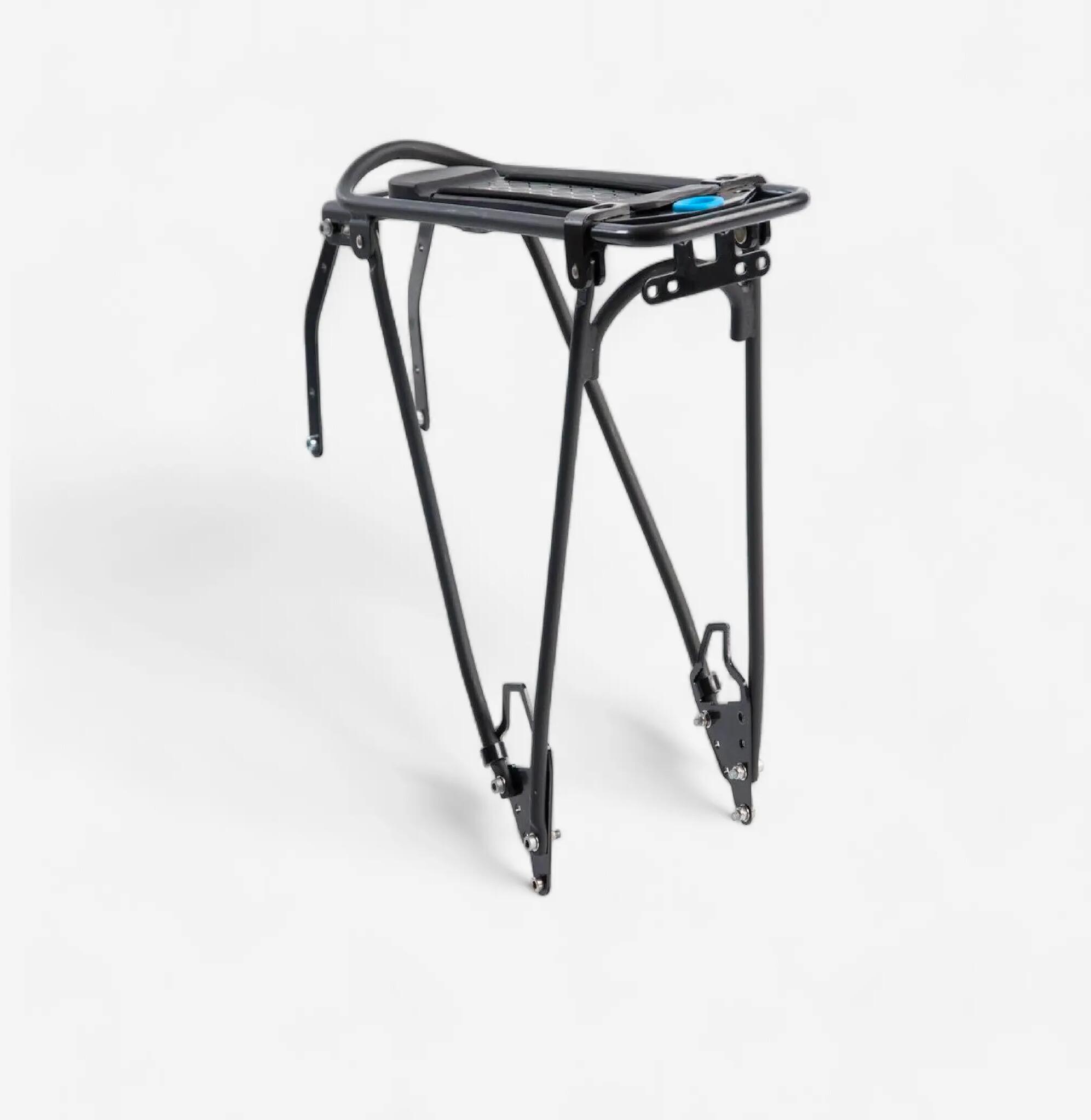

1. Nosič

Nosič je praktickým doplňkem pro pohodlný převoz věcí na kole.

nosič-kolo-24-palců
Jak připevnit nosič na 24" městské kolo?

1. Nosič rozložte.
2. Namontujte na obou stranách do závitů nad osou zadního kola. Plně nedotahujte.
3. Namontujte do otvorů rámu na sedlové trubce. Plně nedotahujte.
4. Nastavte výšku nosiče tak, aby ho bylo možné finálně srovnat do roviny se zemí. Všechny šrouby dotáhněte.

2. Držák na láhev na řídítka

Na dětská kola městského typu lze umístit držák lahve na řidítka.

držák-na-láhve-na-řídítka-dětského-kola

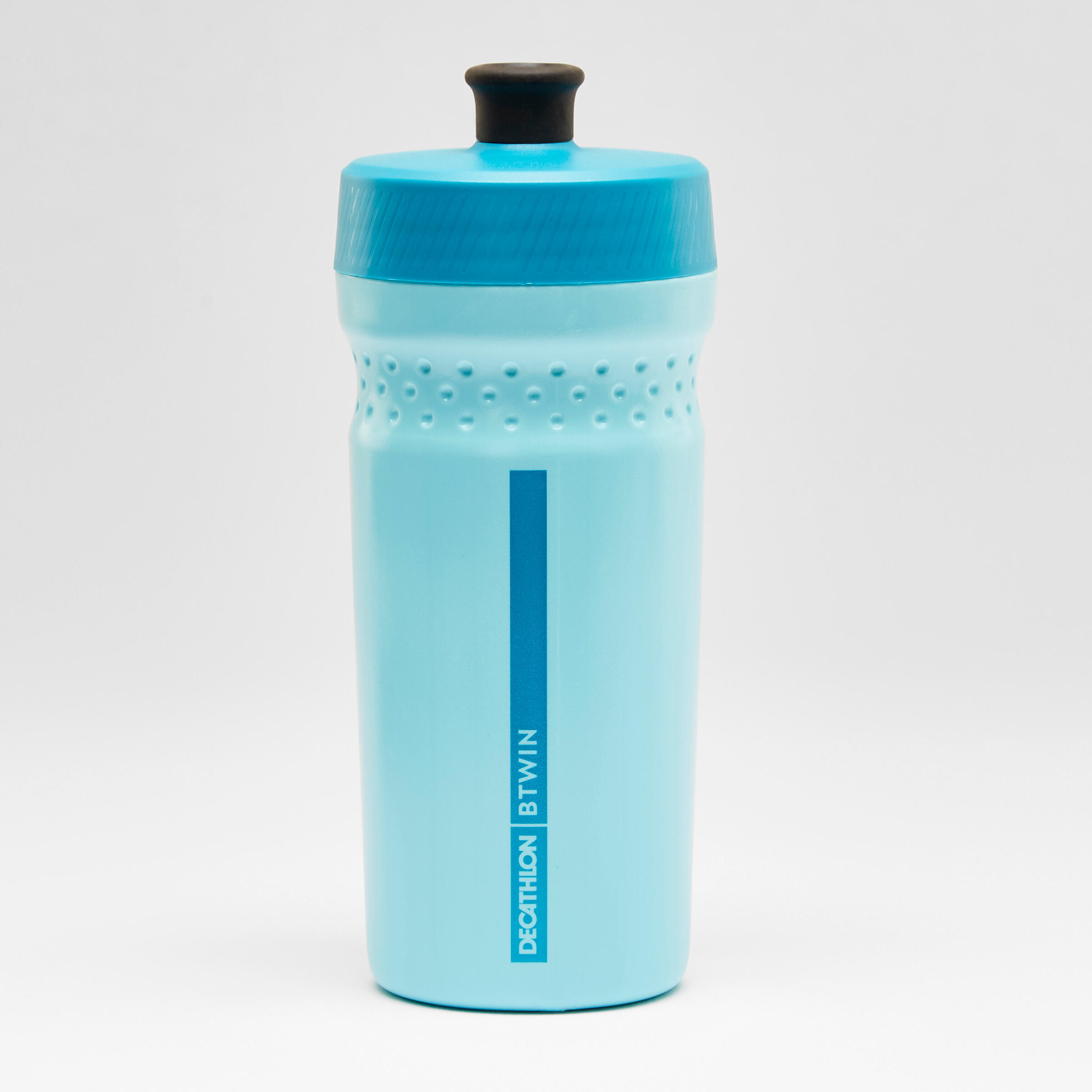

3. Láhev – abyste se mohli napít!

Dětskou lahev lze zakoupit v několika barevných provedeních.

láhev-dětské-kolo
4. Batoh/brašna: 2v1

Pro pravidelný převoz věcí po městě se hodí tato praktická brašna. Snadno z ní vytvoříte batoh.

brašna-na-kolo
Unselected

Údržba dětského kola

Jak promazávat řetěz u dětského městského kola?

Můžete použít přípravek typu "All in One", který uvolňuje zadřené části, čistí, promazává a chrání komponenty před vnějšími vlivy (seženete jej v prodejnách i e-shopu Decathlon). Je to velmi praktický přípravek „vše v jednom“. Avšak raději doporučujeme použití separátních výrobků - odmašťovač a olej.

Na mazání řetězů jízdních kol používejte k tomu určené oleje. Oleje jsou ve variantě ve spreji nebo v olejničce. Při použití spreje otáčejte klikami a sprej nastříkejte pouze na řetěz. Používáte-li olej v olejničce, nejprve si najděte na řetězu rychlospojku (jediný článek, který vypadá jinak a slouží k rozpojení řetězu). Od této rychlospojky aplikujte jednu kapku na každý nýt řetězu.

Oleji nechte několik minut čas, aby se dostal do mezer v řetězu. Přebytek maziva hadříkem setřete.

Naše doporučení: dbejte na to, aby přípravek nepřišel do kontaktu s brzdovými špalíky, destičkami ani brzdnou plochou na ráfcích. Po mazání řetězu ráfek otřete odmašťovačem.

Dlouhodobá ochrana kola: pravidelné používání přípravku snižuje hlučnost řetězu a riziko rezivění jednotlivých dílů.

jak-promazávat-řetěz-u-dětského-horského-kola

Jak kolo mýt a čistit?

Pokud se vám kolo zdá po nějaké době používání špinavé (od bláta, deště, prachu...), je třeba je očistit.



Pokud na kole leží prach, jednoduše jej setřete suchým hadříkem. Pokud je kolo zašpiněné od bláta nebo jiných odolných nečistot, vezměte si na mytí kbelík s teplou vodou, houbu (nebo namočený hadřík) a mýdlo nebo šampon na kolo. Tak můžete omýt špinavé části kola (rám, vidlici, řídítka, kola).



POZOR! Silně nedoporučujeme mýt kolo vysokotlakým čističem: voda může poškodit určité části kola (hlavové složení, středové složení) a jeho používání pak může být pro dítě nebezpečné.



Po umytí kolo utřete suchým hadrem, aby jeho části nerezly.

Pohyblivé části kola (řetěz, hlavové složení, středové složení) nezapomeňte promazat.

Jak vyměnit brzdové špalíky?

Brzdové špalíky V-Brake najdete v oddělení náhradních dílů.

Přesný je zobrazen na videu.

Jak vyměnit brzdové špalíky?

Videonávod: jak vyměnit brzdové špalíky?

1. Odmontujte starý a opotřebovaný špalík. Použijte inbus vel. 5.
2. Připravte si nový špalík. Do brzdové čelisti ho dávejte se správným počtem podložek na každé straně. (Špalík na druhé straně můžete použít jako předlohu).
3. Špalík srovnejte s ráfkem a dotáhněte. Párkrát promáčkněte brzdu. Při roztočení kola nesmí špalík třít o ráfek či plášť.

Dětské městské kolo Elops 500 24"

Jak ověřit, v jakém stavu jsou pláště?

Je velmi důležité před každou vyjížďkou ověřit, v jakém stavu jsou pláště kola.

Pokud je plášť vyfouklý, ověřte, že není v duši díra: Nahustěte jej na maximum.

Pokud se rychle opět vyfoukne, je třeba odmontovat kolo, sejmout plášť a vyměnit nebo opravit píchlou duši.

Pokud se vyfoukne pomalu, zkontrolujte povrch pláště, zda v něm není zaražený střep, trn nebo jiný ostrý předmět. Poté odmontujte kolo, sejměte plášť a vyměňte nebo opravte píchlou duši. Nezapomeňte z pláště vyndat ostrý předmět, který defekt způsobil.



Pokud se plášť po nafouknutí nevyfoukne, zkontrolujte tlak v plášti (viz níže).



VĚDĚLI JSTE, ŽE...? Životnost pryžového materiálu je ovlivněna také podmínkami použití a skladování. Pokud si na povrchu pláště všimnete prasklinek, měli byste jej vyměnit za nový.

Jak kolo skladovat?

Kolo doporučujeme skladovat na suchém místě. Je důležité, aby nestálo ve vlhkém prostředí.

Životnost kola záleží na jeho používání, údržbě i skladování.

Pokud je kolo skladováno a používáno ve vlhkém prostředí, tím spíše bude podléhat korozi a jeho životnost se zkrátí.

Proto je důležité uložit kolo k uskladnění čisté a suché a na místo, kde nebude vystavené vlhkosti.



POZOR!  Kola s odpruženou vidlicí nedoporučujeme skladovat zavěšená za přední kolo. Zavěste je raději za zadní kolo, zachováte tak delší životnost jeho vidlice.

Unselected

Řešení problémů

Co dělat v případě defektu? Jak vyměnit duši?

Pokud dojde k defektu, ihned zastavte na bezpečném místě, aby nedošlo k poškození ráfku.

Kolo otočte koly vzhůru a postavte je na sedlo a řídítka.

Abyste mohli kolo vyndat, musíte povolit brzdy (ráfkové). Brzdy povolíte tak, že sevřete čelisti v jejich horní části k sobě a odepnete vodítko lanka.

Přední kolo stačí vyjmout z vidlice, poté je možné vyměnit duši (postupujte podle návodu na videu).

Při demontáži zadního kola je třeba měnič uvést do polohy na nejmenším pastorku. Poté kolo odšroubujte a vyměňte duši (podle návodu na videu).



Jako poslední záchranu můžete vždy využít sprej na opravu defektu, který opraví píchlou duši bez nutnosti použít nářadí (neporadí si však s roztrženou duší).

Jak vyměnit duši?

Co dělat, když přehazovačka špatně řadí?

Pokud neprobíhá řazení rychlostí hladce, příčinou je špatné vedení měniče po pastorcích.



Zkontrolujte lanko a bowdeny:

Špatně nasazené konce bowdenů mohou bránit správnému vypnutí lanka měniče a narušit plynulé přehazování rychlostí. Je-li konec bowdenu špatně nasazen, ručně jej nasaďte správně.

Pokud měnič nereaguje na změny prováděné otočnou rukojetí, lanko a bowden jsou pravděpodobně zablokovány.  Pak je nutné lanko i bowdeny vyměnit.



Je také možné, že problémy s řazením způsobuje zkřivená patka rámu. Ke zkřivení mohlo dojít při pádu kola na zem. V takovém případě není možné přehazovačku seřídit. Patku je třeba dle stupně poškození srovnat či vyměnit – obraťte se na servis v jakékoli prodejně Decathlon, kde výměnu provedou vyškolení technici.



Je také možné, že měnič není správně seřízený. V takovém případě otočte kolo a postavte je na sedlo a řídítka, abyste mohli volně otáčet klikami (nebo využijte servisní stojan). Pomocí páčky přehazovačky přehoďte řetěz na nejmenší pastorek. Kolečko (stavitelný šroub) pro seřízení se nachází na zadní straně měniče. Toto kolečko umožňuje utáhnout (měnič se zvedne) nebo povolit lanko přehazovačky (měnič klesne).  Kolečkem upravte seřízení tak, aby se rychlosti přehazovaly správně.

Co dělat, když se brzdová páčka dotýká řídítek?

Pokud je brzdová páčka příliš volná a při stisknutí se dotýká řídítek, je potřeba upravit napětí brzdového lanka pomocí kolečka (stavitelného šroubu).

Povolujte kolečko a matici až do bodu, kdy bude napětí lanka takové, že brzdová páčka půjde stisknout pevně, ale ne příliš ztuha.

Jakmile naleznete optimální napětí, zašroubujte matici proti páčce, aby zůstalo toto nastavení zachováno.

V případě, že potřebujete přitáhnout nebo povolit brzdu ještě víc, budete potřebovat inbus velikosti 5. Úprava míry dotažení je možná i přímo na brzdové čelisti povolením lanka o několik milimetrů. Tuhost a chod brzdy vždy po úpravách vyzkoušejte.

Unselected
Unselected
Dětské městské kolo Elops 500 24"

Naše závazky

Btwin poskytuje doživotní záruku na rám, řídítka a představec tohoto kola (při používání za normálních podmínek).

Na ostatní díly platí záruka 2 roky.

Během prvních jízd je zcela běžné, že některé komponenty povolí. Proto nabízíme bezplatnou garanční servisní prohlídku po dobu 6 měsíců od zakoupení kola.
